Стенд проверки свечей зажигания под давлением и коммутаторов «Молния» (220В) с компрессором МОЛН220К

• Проверка свечей зажигания в условиях схожих с условиями их работы на двигателе.
• Давление в камере до 15 атм.
• Возможность подключения внешнего коммутатора и его диагностики.
• Встроенный компрессор.
• Изменение диапазона частот эквивалентного диапазону оборотов от 1000 об/мин до 7000 об/мин с шагом 1000 об/мин.
• Имитация угла замкнутого состояния контактов прерывателя в диапазоне от 5 до 45°.

Назначение

Стенд проверки свечей зажигания и коммутаторов «МОЛНИЯ» (в дальнейшем именуемый стенд) является универсальным оборудованием, предназначенным для диагностики:

• свечей зажигания с резьбой на корпусе M14?1,25 и M18?1,5 и длиной резьбовой части от 14 до 19 мм;
• автомобильных коммутаторов зажигания.

С помощью стенда могут быть выявлены следующие дефекты свечи:

• перебои в искрообразовании;
• внутренний пробой диэлектрика свечи;
• поверхностный пробой свечи;
• трещины;
• потеря герметичности. и дефекты коммутатора:
• выход из строя транзисторов оконечного каскада коммутатора;
• неустойчивая работа на высоких оборотах двигателя.

Технические характеристики стенда проверки свечей зажигания под давлением и коммутаторов «Молния».

• Напряжение питания, 220В
• Резьба на корпусе проверяемой свечи, диаметрхшаг №14х1,25 №18х1,5
• Длина резьбы, мм от 14 до 19
• Давление в камере, атм до 15
• Габаритные размеры не более, мм 305х200х235
• Вес не более, кг 5
• Рабочий диапазон температуры окружающей среды, °С от +10 до +35
• Диапазон температуры хранения, °С от 0 до +45
• Влажность окружающей среды не более, % 75

Подготовка к работе и правила эксплуатации.

Включайте стенд только после установки свечи на камеру высокого давления и подключения к свече высоковольтного провода. Включение стенда без установленной свечи, либо с неподключённым к ней высоковольтным проводом категорически запрещается.

Для подключения стенда используйте только питание от автомобильного аккумулятора. Попытки запитать стенд от зарядных, зарядно-пусковых устройств и каких либо других источников питания приведут к выходу стенда из строя!

Устройство стенда

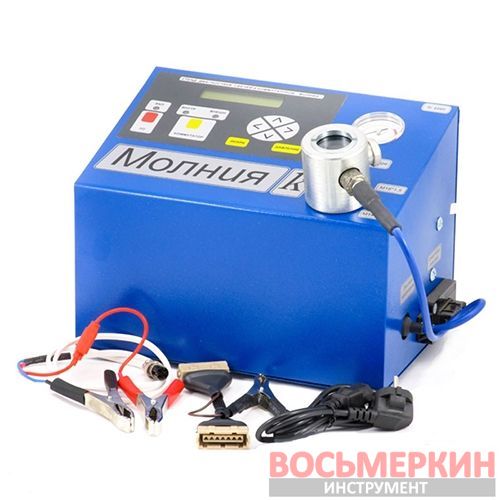

Внешний вид стенда изображен на рисунке 1. Стенд представляет собой металлический корпус (1), на котором расположены органы управления и контроля процессов диагностики: пульт управления (2) с кнопками и жидкокристаллическим индикатором; манометр (3); камера высокого давления для проверки свечи (4). На правой боковой панели стенда расположены разъёмы для подключения внешнего коммутатора (5) и высоковольтного провода (6). Кабель с клеммами для подключения к аккумулятору (7) выведен с левой стороны стенда. На кабеле питания располагается держатель предохранителя (8) с предохранителем номиналом 25 А.

Пульт управления

Пульт управления (2) изображён на рисунке 2. На пульте управления (2) расположены:

1. Кнопки «I/O» для включения/выключения стенда.

2. Светодиодные индикаторы, отображающие состояние стенда (вкл/выкл; внутренний/внешний коммутатор).

3. Кнопки «^» и «v» для изменения частоты подачи искры эквивалентной диапазону оборотов от 1000 об/мин до 7000 об/мин.

4. Кнопки «<» и «>» для изменения угла замкнутого состояния контактов прерывателя в диапазоне от 5° до 45°.

5. Кнопка «Коммутатор» для выбора работы с встроенным в стенд коммутатором или внешним коммутатором, подключённым через разъём (5 рис.1) на правой боковой панели стенда.

6. Кнопка «Искра» для формирования высоковольтного напряжения на проверяемой свече зажигания.

7. Кнопка «Давление» для включения встроенного компрессора.

8. Жидкокристаллический индикатор, на котором отображается информация о параметрах работы стенда.

Включение/выключение стенда.

1. Аккуратно и до ощутимого упора вверните проверяемую свечу в соответствующее отверстие в камере высокого давления (4 рис.1) и подключите к ней высоковольтный провод. Во второе отверстие вверните заглушку, поставляемую со стендом. Используйте уплотнительные кольца, идущие в комплекте к стенду. Для повышения герметичности уплотнения, штатную шайбу на свече рекомендуется снять.

2. Подключите клеммы кабеля питания (7 рис.1) к положительной и отрицательной клеммам автомобильного аккумулятора в соответствии с обозначением на контактах. После подключения клемм включатся светодиодные и жидкокристаллический индикатор на панели управления стендом. Индикатор «Вкл» будет светиться зелёным. При неправильном подключении клемм стенд не включится.

3. Стенд готов к работе.

4. Для отключения стенда нажмите и удерживайте кнопку «I/O» на протяжении 2-х сек. Светодиодные и жидкокристаллический индикатор на панели управления стендом будут погашены. Индикатор «Вкл» засветится жёлтым.

5. Для повторного включения стенда нажмите и удерживайте кнопку «I/O» на протяжении 2-х сек.

Проверка свечи под давлением.

1. Аккуратно и до ощутимого упора вверните проверяемую свечу в соответствующее отверстие в камере высокого давления (4 рис.1) и подключите к ней высоковольтный провод. Во второе отверстие вверните заглушку, поставляемую со стендом. Используйте уплотнительные кольца, идущие в комплекте к стенду. Для повышения герметичности уплотнения, штатную шайбу на свече рекомендуется снять.

2. Включите стенд.

3. Кнопкой «Коммутатор» выберите внутренний коммутатор. При этом светодиодный индикатор «ВНУТР» на панели управления должен светиться зелёным.

4. Нажмите кнопку «Давление» и удерживайте её, пока давление в камере не станет равным рабочему давлению для проверяемой свечи. Величину давления контролируйте по манометру (3 рис.1) на корпусе прибора.

5. Нажмите и удерживайте кнопку «Искра» для формирования высоковольтного напряжения на свече. При необходимости измените частоту следования искры, используя кнопки «^» и «v», и угол замкнутого состояния контактов кнопками «<» и «>». Через окно в камере высокого давления (4 рис.1) наблюдайте за процессом искрообразования.

Проверка коммутатора.

1. Аккуратно и до ощутимого упора вверните эталонную свечу в соответствующее отверстие в камере высокого давления (4 рис. 1) и подключите к ней высоковольтный провод. Во второе отверстие вверните заглушку, поставляемую со стендом. Используйте уплотнительные кольца, идущие в комплекте к стенду. Для повышения герметичности уплотнения, штатную шайбу на свече рекомендуется снять.

2. Используя кабель переходник, подключите проверяемый коммутатор к разъёму (5 рис.1) расположенному на правой боковой панели стенда. Внимание! Обеспечьте надежный контакт корпуса коммутатора с корпусом стенда с помощью крокодила на кабеле-переходнике.

3. Включите стенд.

4. Кнопкой «Коммутатор» выберите внешний коммутатор. При этом светодиодный индикатор «ВНЕШН» на панели управления должен светиться зелёным.

5. Нажмите кнопку «Давление» и удерживайте её, пока давление в камере не станет равным рабочему давлению для используемой свечи. Величину давления контролируйте по манометру (3 рис.1) на корпусе прибора.

6. Нажмите и удерживайте кнопку «Искра» для формирования высоковольтного напряжения на свече. При необходимости измените частоту следования искры используя кнопки «^» и «v», и угол замкнутого состояния контактов кнопками «<» и «>». Через окно в камере высокого давления (4 рис.1) наблюдайте за процессом искрообразования.
